你的住家真的安全嗎？電線走火最容易發生的地方，你注意到了嗎？

新成屋、新裝潢！可是用的卻是較危險的老式串接式插座迴路工法?水電師傅不能說的秘密！什麼是並接式插座迴路工法？明明比較安全，為什麼師傅卻不主動跟你說?我要如何改變呢?

5分鐘看完本文，讓您立即學會升級家中插座迴路的安全方法！

根據內政部消防署歷年的統計資料，由電器所引起火災的比例，近10年來一直佔據前三名，可見國人在用電安全方面的知識及環境的提升上，仍有很大的進步空間。然而，對大多數人而言，可能完全不懂家裡的電線/燈具/開關/插座的配置，更遑論要從何去注意用電的安全！



室內配線的三大類別

一般來說，住宅/辦公室的室內配線可概分為三大類，照明迴路、插座迴路及弱電(網路/電話)系統；以照明迴路來說，因為現今的燈具都已逐漸改為LED燈具，再加上一般居家/辦公室，燈具的數量也不太容易變動；而弱電系統裡的電話線或網路線，主要以訊號傳輸為主，電流量更是小，相較於家中的插座迴路來說，都算是安全性較高的線路。

根據行政院內政部2023年第1季的統計，全台906萬戶住宅，超過30年以上屋齡達460萬戶，超過50年以上的老屋更有101萬戶。你能想像，一戶30年前規劃的舊電線、老迴路，如何承載著這些日新月異且數量還越來越多的家電用品?現代科技發達，不僅帶來了許多便利，也加重了家戶的用電量，根據電工法規的規定，屋內的配線每20年必須更換一次，相信這460萬戶的家庭裡，大多數的電線可能都沒有更換過；沒錯！其實居家/辦公室裡，最危險的電線迴路就是插座迴路。而往往引起電線走火不幸意外的起火點，也大多在插座迴路上，因此插座迴路的安全及工法，在整體用電安全上就顯得格外重要。

依據我們台灣的習俗/習慣，家中裝潢、整修的時機，大多在有嫁娶或是搬入新居之時，整間電線要更新抽換，撇開工程浩大、費用昂貴不說，工程最少7-10天中，一大家子人要搬到那裡去住?所以，儘管政府不斷地呼籲，但老舊電線的更換仍然如牛步般原地踏步，箇中原因就不難理解了。既然老舊電線的更換如此耗工費時，但我們可以從小地方開始著手，一個插座只要5-10分鐘，不用一天的時間，透過插座迴路的調整，就能提升居家/辦公室的整體用電安全。

串接式插座迴路工法：

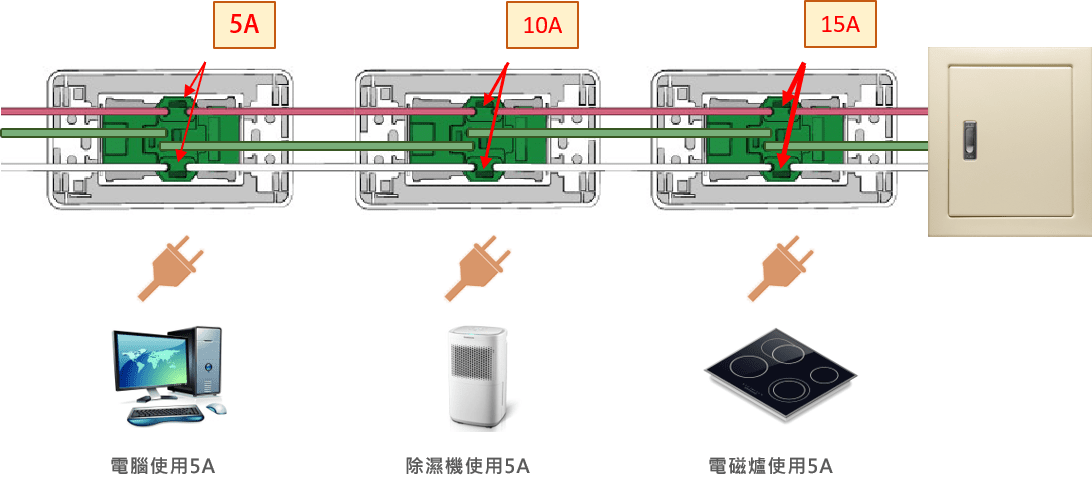

在進行調整之前，先讓大家了解，在台灣，大多數的家庭都「不知不覺被採用」了串接式插座迴路工法(如下圖所示)，因為施工便利、省工，所以也成為水電師傅施做時的主流；但因為每個插座電流會往前(電源端)累加的特性；越靠近開關箱的插座，所承受的負載/電流就越大，如下圖所示，明明每個插座只插了5A(安培)的電器，但第一個插座背板卻要承載15A的大電流，再加上插座內銅片與電線的接觸面過小，因此容易造成插座長期不斷發熱/降溫的循環，久而久之就成為牆壁上，常常看到發黑或泛黃，開始老化的插座；若一旦遇上電暖器、電磁爐等高耗能電器，就可能發生電線走火意外的風險了。

串接式插座迴路判別法：

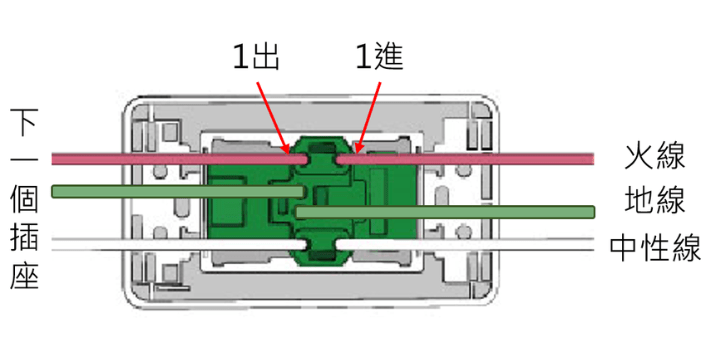

打開插座背面，若兩條紅線(火線)，直接插入插座背板，直接利用插座串接迴路，即為危險性較高的串接式插座迴路。

並接式插座迴路工法：

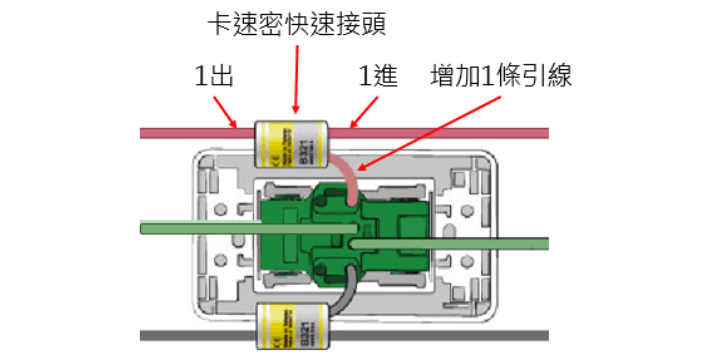

同樣的電線、同樣的插座，我們只要在工法上做個小小的變動，就可以讓您的線路升級為並接式插座迴路工法，如下圖所示，兩條火線/中性線，先各自連接完後，再引一條線插入插座，如此，每個插座只負擔自己前端的電器5A，而整個累積的大電流則導引至上方的主線路上；將迴路上的每個插座都依此工法施做，整個線路自然就形成了並接式迴路，不必動到牆壁內的管線，就能輕鬆完成。並接式插座迴路並未使用接觸面過小的插座背板當跳線，並接式工法，一方面可以讓每個插座只承載自己前端的電器，降低風險外，若迴路中有任一插座故障，也不會影響其他插座的正常供電；這對醫療院所/長照中心甚至高科技業的生產線…等，這類不允許電力供應中斷的區域來說，並接式插座迴路工法，可以提供更多一層的保障。

卡速密並接式插座迴路工法：

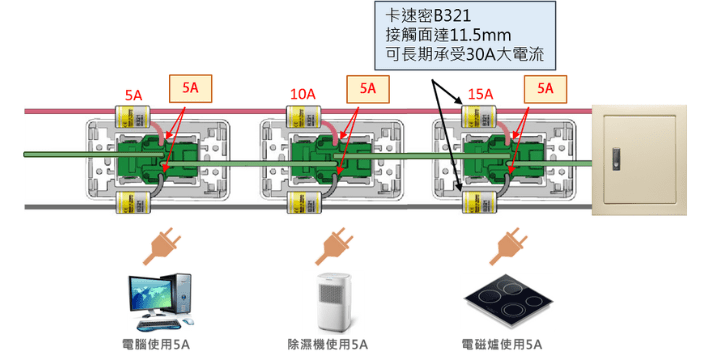

新式水電科技施工法，以卡速密安全快速接頭施做，每個電線接點接觸面都達11.5mm(優於法規規定10mm)，且接完後不必再使用電氣膠帶，避免脫膠電線走火的風險，因為電線接觸面夠大，加上新型專利的設計，每個卡速密快速接頭都可長時間承受30A/45A的大電流，與仿間傳統接點小的快速接頭完全不同，更可避免電線鬆脫的問題，無論照明迴路、插座迴路都可安心使用，以一戶50坪4個插座迴路共20個插座來計算，成本不用超過1,200元，就可以換來整體用電安全等級的提升。

用電安全的道理跟電腦防駭一樣，從使用者的習慣、軟體、網路、硬體、伺服器、防火牆…等，每一個細節都不可輕忽，一個不小心病毒/駭客就有機會趁虛而入。用電安全也是一樣，有人說迴路有NFB無熔絲開關保護，插座也都有經過國際標準檢驗合格通過，為什麼要這麼麻煩？多此一舉用並接式工法？平心而論，如果，真那麼安全、萬無一失，那…那麼多電線走火的火災又從何而來？

理論上在電線超載或短路時，NFB就應該作動跳開，保護好線路了，不是嗎！其實大多數的人都忽略了一點，時間才是最可怕的敵人，新建案落成時是新成屋、新設備、新電線一切都十分的美好與靈敏，但隨著時間的流逝，地理環境、溫度溼度的變化，設備、電線都會老化，若再加上人為超載的不良使用習慣或不當使用延長線…當保護機制經常跳開而不進一步處理，意外往往就容易發生在你猝不及防的時刻。

用電安全的提升，是在每個細節都需要投入，只要有一個環節沒處理好，就有可能成為引發意外的缺口，今天，無論您是屋主/業主、水電師傅、設計師、機電廠甚至是建設公司，只要多一份關注、多一點改變，導入並接式插座迴路工法，就可以讓我們的建築在用電安全上多一份保障，讓蓋的人放心，住的人更安心。
