火線、中性線、地線是什麼?應用在哪?

你了解電線嗎?

你知道電線有哪些種類嗎?火線、中性線、地線各是什麼用途?

這次我們來了解一下如何分辨各種電線及它們各自應用在哪。

不同顏色電線的代表意義

不同顏色電線的代表意義

小時候看電工師傅來家裡換插座或是修電燈時,看到電線有不同的顏色與粗細,師傅可以一一處理,恢復用電與照明,真的很厲害。

現在自己在嘗試DIY時,才知道原來電線的顏色與線徑在配線接線上,都有它的要求,且處理的時候都要特別注意,以免發生短路或觸電的危險。

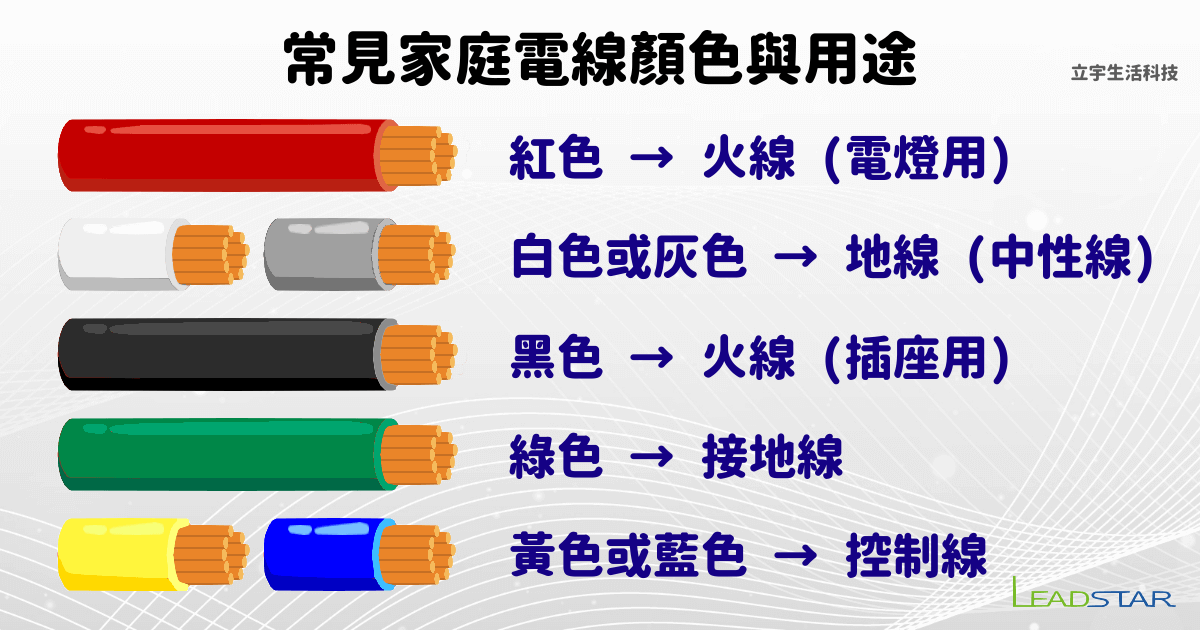

電線顏色及代表意義

台灣住家中常見的供電方式是單相三線,也就是2條火線+1條中性線。

110V︰一條火線加上中性線

220V︰二條火線

配電箱中電線顏色代表的意義如下︰

  • 紅色/黑色︰火線(110V)
    作用︰電流的來源
  • 白色︰中性線、水線(0V)
    作用︰電流回流路徑,搭配火線使用
  • 綠色︰地線(0V)
    作用︰電器漏電時,電流回流路徑,將電導入大地,避免觸電

常用線徑都用在哪?

常用線徑都用在哪

DIY時,除了電線線徑以外,更要知道配線接線及插座迴路等,包括電壓及電流的搭配,且要符合電工法規,家庭用電才會安全。

室內電線配線及用途

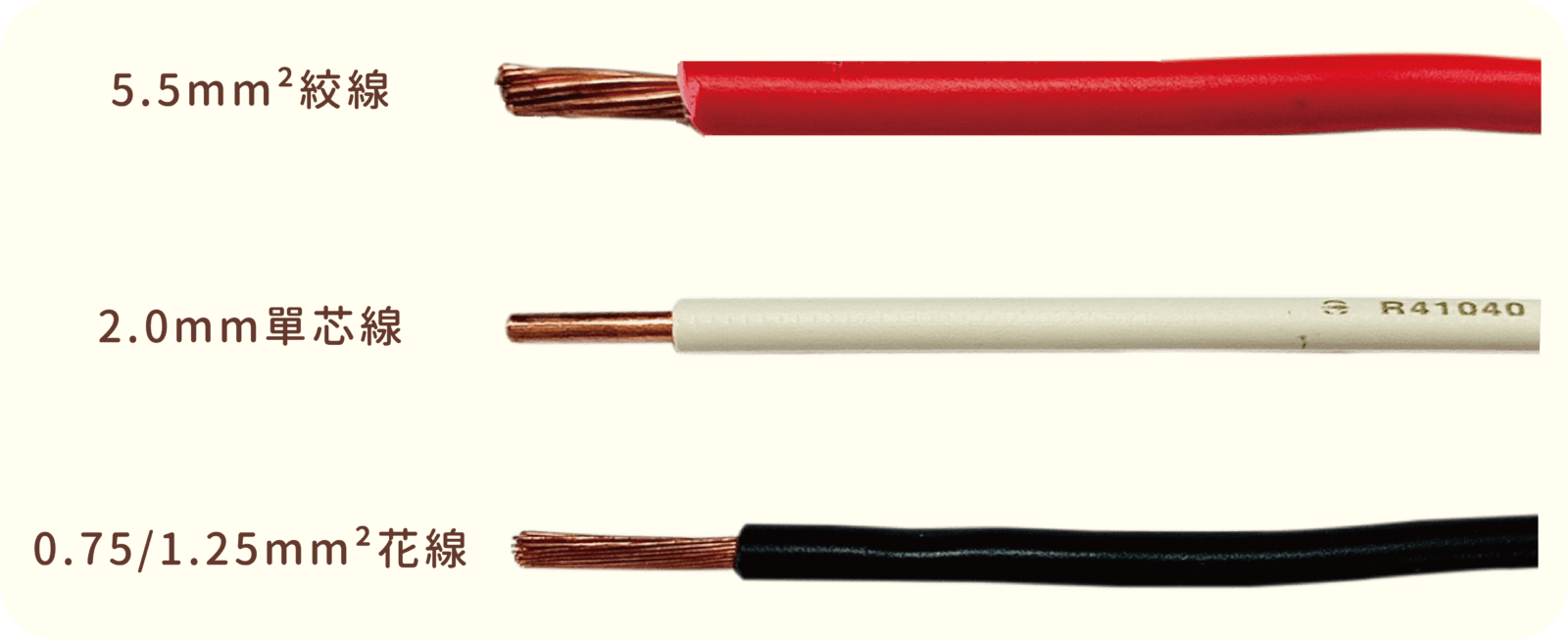

住家常用的電線線徑有三種,分別為5.5mm²絞線、2.0mm單芯線和0.75/1.25mm²花線。

  • 5.5mm²絞線︰提供110/220V,30A較大電流,像是冷氣、廚房及電熱水器等高耗能設備的專線迴路。
  • 2.0mm單芯線︰最常用的電線,一般用在室內配線的燈具電源或插座迴路,一個插座迴路約有4~5個插座,提供15A的電力使用。
  • 0.75/1.25mm²花線︰用於LED燈具的出線端或用在控制/訊號傳輸,如家庭監視系統使用。

電線接線及線徑轉換難以符合法規?

電線接線及線徑轉換難以符合法規?

法規規定2.0mm單芯線須互相纏繞5圈,接觸面須達10mm,絕緣膠帶來回共8圈,厚度達0.8mm。但通常施工很難達到法規要求。

DIY族都知道,電線接線與線徑轉換有難度,花線接線容易鬆脫,多條絞線接線很難做,以下列出幾個常見的困難點。

  1. 5.5轉2.0接線
    不同大小的線徑在纏繞時很難確實接好
  2. 0.75/1.25花線接線
    0.75/1.25的花線和較大線徑的電線,在接線時容易有鬆脫的問題
  3. 5.5多條絞線接線
    纏繞多條5.5絞線很費工費力,不好接線且耗費時間

以上接線困難,用電安全生態系的新材料、新工法,讓DIY族都能輕鬆處理。

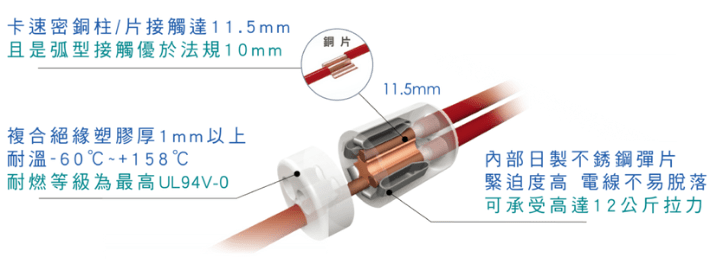

施工簡單、符合法規的接線方式

施工簡單、符合法規的接線方式

用電安全生態系包括︰

  • 電線︰防鼠蟻、耐熱燃、無鉛
  • 接線︰1對1、1對多、多對多接線
  • 防水︰IP67、IP68防水防塵等級
  • 防觸電︰防潑水、防觸電安全插座

用電安全生態系,讓DIY族使用於絞線、花線、單芯線接線,不論1對1到多對多施工,都能簡單快速,且符合法規,同時達到防水、防觸電,更能守護全家人的用電安全。
