卡速密安裝簡便快速又統一工法,跟著以下圖示說明,你也能成為卡速密電線接線達人!

卡速密施工步驟

卡速密施工步驟

▲電⼯鉗寬度14mm~14.5mm電線末端⾄虎⼝處再內縮約2mm,剝除⾧度約12mm

卡速密施工步驟

▲新型剝線鉗可將定位器固定在約12mm位置

卡速密施工步驟

▲舊型剝線鉗可加裝定位⽚,剝線⾧度即為12mm

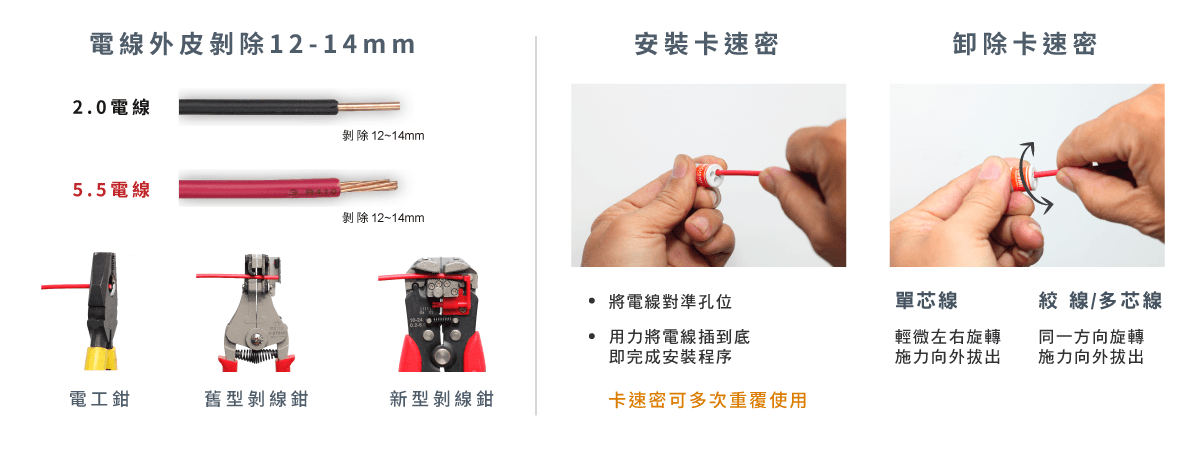

卡速密安裝說明圖示:

卡速密安裝說明圖示

卡速密施工步驟

注意事項:
1. 321&633每種規格各個插孔皆相連在⼀起,適⽤於同相同極連接,⽕線、地線同時插⼊會有短路現象,須分開使⽤不同連接器。
2. 剝線時去⽪⾧度為12-13mm,去⽪⾧度太⾧裸線會有外露現象。

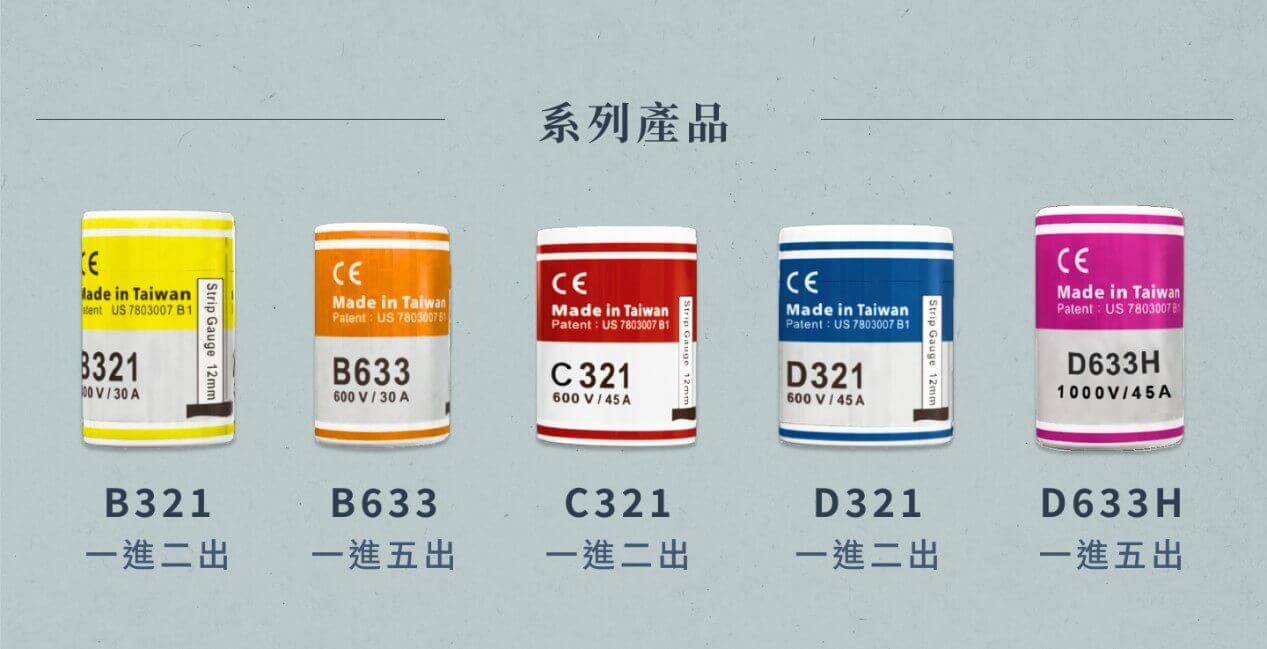

卡速密規格表:

卡速密施工步驟
